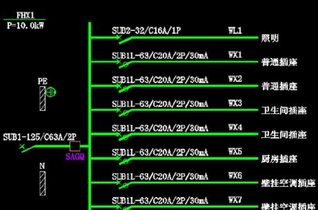

[最佳答案] AP:低压百电力配电箱柜;AL:低压照明配电箱柜;AP-1-1:表示安装度于-1层的1号低压电力配电箱柜;AP-1-2:表示安装于-1层的2号低压电力配知电箱柜; AL-1-1:表示安装于-1层的1号低压照明配电箱柜。 建筑电工施工图纸中的MR指金属线槽。金属线槽,更抄多情况下指的是密封式钢制槽型桥架(可选带盖),可以用来敷设电线、电缆,因为是封闭式钢制壳体,袭具有一定屏蔽效果,所以弱电线或控制线路多用槽式桥架。工程中常用槽式桥架指代以避免与汇线槽之类的产品进行区别。扩展资料:接线图是以电路图为依据绘制的,因此要对照电路图来看接线图。看接线图时,也要先看主电路,再看控制电路。看接线图要根据端子标志、回路标号(见本单元课题一),从电源端顺次查下去,搞清电路的走向和电路的连接方法,即搞清每个元件是如何通过连线构成闭合回路的。看主电路时,从电源输入端开始,顺次经控制元件和电路到用电设备,与看电路图有所不同。看控制电路时,要从电源的一端到电源的另一端,按元件的顺序对每个回路进行分析。接线图中的线号是电气元件问导线连接的标记,线号相同的导线原则上都可以接在一起。由于接线图多采用单线表示,因此对导线的走向应加以辨别,还要搞清端子板内外电路的连接。参考资料来源:百度百科-电工图
