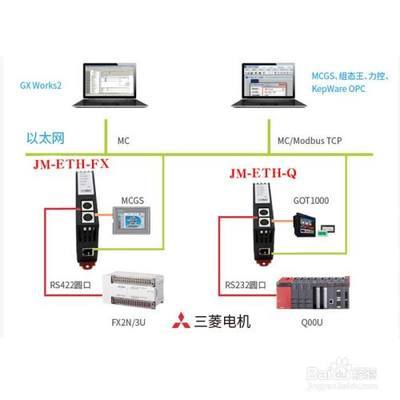

Modbus协议地址在内部已经被默认映射到FX系列PLC的地址区。我们来看一下它的功能,包括FC1、FC2、FC3、FC5、FC6和FC16。这意味着我们的PLC可以更加便捷地进行通讯和数据交换,提高生产效率。如果你正在寻找一款高效、稳定的通讯设备,那么转以太网捷米特JM-ETH-FX绝对是一个不错的选择。

ModbusTCP协议帧格式:事务处理标识符事务处理标识符协议标识符协议标识符长度字段(高字节)长度字段(低字节)从站地址功能号数据地址(低字节)指令数(高字节)指令数(低字节)0x00x00x00x00x0后面的字节数 1、地址映射表 Modbus从站地址FX系列PLC内部软元件数据类型 计算公式 功能号 最大指令数...

说明:①、其中m表示Y线圈标识号的百十位,n表示Y线圈标识号的个位,如Y37时m=3,n=7;Y112时m=11,n=2;②、其中m表示M线圈标识号去掉8000的剩余数,如M8212时m=212;③、其中m表示输入X标识号的百十位,n表示Y线圈标识号的个位,如X37:m=3,n=7;X111:m=11,n=7;④、其中m表示特殊功能寄存器D标识号去掉8000的剩余数,如M8120时m=120;⑤、...
